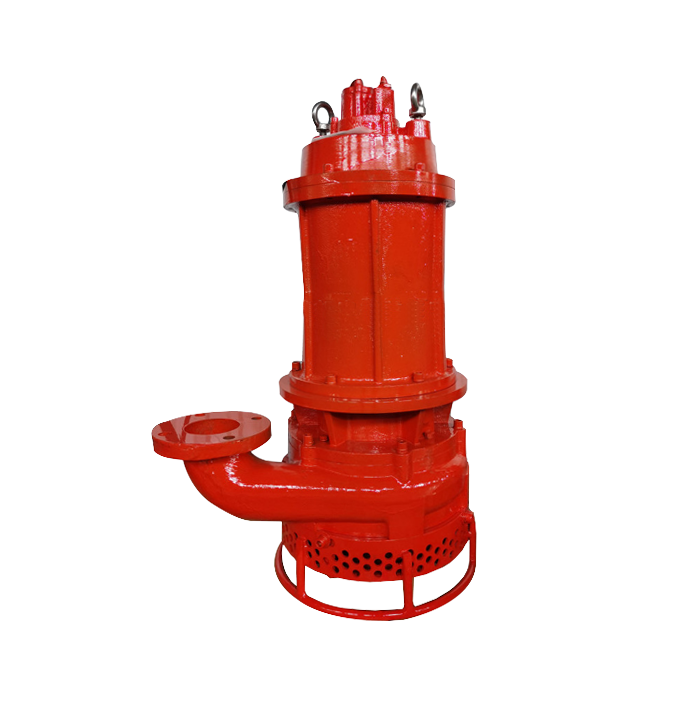

JHW 系列液壓驅動潛水泥砂泵是我公司又一新研發的產品,它主要是作為挖掘機的附屬裝置,在泥漿、水較多不利于挖掘的情況下,替換抓斗利用挖機自身的液壓系統進行驅動水泵抽取泥沙、污泥、砂漿等顆粒狀的流體。此外,也可以單獨配備液壓站工作。其過流部件采用高強耐磨合金材料制造,具有較好的耐磨性,過流通道大,適用于輸送含有較大固體顆粒的泥沙、礦漿、煤漿、砂石等介質。另外,在泵的底部增加一套攪拌葉輪,能將沉 積的淤渣 噴擊成湍流, 是水泵在 沒有輔助裝置 的情況下 實現高濃度輸送。
JHW 型液壓驅動泥砂泵是由液壓系統提供動力,馬達為執行元件,將液壓能轉化為機械能的新型潛水式砂泵。工作時通過水泵攪拌葉輪的旋轉,將能量傳遞給漿體介質,使之產生一定的流速,帶動固體物流動,實現漿體的輸送。液壓馬達選用 CMZ 系列國產高速齒輪馬達,該馬達采用軸向補償和徑向跟蹤補償,縮小了高壓區,減小徑向力,能提高使用壽命,具有結構先進、合理、性能好、效率高和工作穩定等特點。根據系統情況,可選用 32ml、40ml、50ml 等排量,額定壓力在 25MPa 的馬達。
1、泵底部帶有攪拌葉輪,可防止大塊的固體物質將泵堵塞,使固體與液體充分混合,從而
更便于處理。
2、此泵可處理最大粒徑為 50mm 的固體物質,固液抽取濃度可達 70%以上;
注意:由于工況的不同,泵的產量也可能隨處理的介質,現場操作,輸送距離等因素的影響
而變化。
3、本裝置主要安裝在挖掘機上,動力由挖掘機的液壓站提供,可以實現自由轉場,且動力
源為柴油機,在偏遠地區施工時可以解決電力不便問題。
4、易損件:均采用硬鉻合金
與電動潛水排砂泵相比較有以下優勢:
1、液壓傳動運動慣性小、反應速度快,可實現大范圍的無級調速;
2、可自動實現過載保護,不存在燒電機現象;
3、抽取砂漿、泥砂、礦渣等固體濃度高,可達 70%以上;
4、連接在挖掘機等帶有液壓系統的機器上,可實現自由轉場,尤其在偏遠地區施工時,電
力不足的情況下,優勢更為明顯;
5、可作為挖掘機的一個附件,在不利挖的時候進行抽取并遠距離輸送,提高挖掘機的自身
價值;
1、港口、河道、湖泊等清淤、疏浚,清除泥砂等;
2、提取泥砂、碎石等,圍海造港工程;
3、鐵礦、尾礦庫、選礦廠等礦山排渣,排漿和所有含有固體物質的溶液;
4、在冶金、鋼鐵以及其他行業中用于吸取高濃度的尾渣、廢渣以及高溫鐵渣、鐵屑等;
泵的選型:
1、根據實際情況,確定所需要的揚程、流量、輸送距離等;
2、查閱挖機參數,弄清挖掘機液壓系統排量、壓力等參數;
3、由此選擇液壓馬達型號;
4、計算出挖掘機液壓系統的實際輸出功率,選擇配備合適的泵。
5、抽沙、淘金等。
與機械傳動、電氣傳動相比,液壓傳動具有以下優點:
1、易于實現無極調速。
2、傳遞動平衡。
3、承載能力大。
4、元件使用壽命長。
5、易于實現自動化。
6、易于實現過載保護。
7、易于實現標準化、系列化和通用化。
8、體積小、重量輕、結構緊湊。
