　　我公司生產的DX--ZNXH-64智能型微機信號報警裝置，采用液晶顯示為全中文菜單，人機界面友好，可靠性高，功能強大，故障記錄瞬間可記錄500條，為用戶提供即安全可靠又功能強大的產品。

　　信號回路采用工業控制集成一體化形勢，抗干擾能力強，自動化程度高，可靠性高，功能強大，并且采用液晶顯示， 全中文菜單，使用及維護方便，主回路輸入信號與DX-ZNXH-64報警裝置系統之間互相隔離，DX-ZNXH-64報警裝置通信與上位機通信互相隔離，遠傳硬接點信號采用繼電器隔離，互不干擾，提高了產品的可靠性。

　　3 正常工作條件

　　3.1 海拔不超過2000m。

　　3.2 周圍空氣溫度不低于-5°C，不高于+40°C。

　　3.3 環境的最大相對濕度不超過90%(相當于環境溫度為20°C)。

　　3.4 使用地點無導電塵埃，無爆炸危險的介質，無腐蝕金屬和破壞絕緣的有害氣體，無嚴重霉菌。

　　3.5 使用地點無強電磁場干擾。

　　3.6 使用地點無強烈振動和沖擊。

　　3.7 直流工作電源:直流輸入220V系統 180V~280V，

　　直流輸入110V系統 90V~160V。

　　3.8 輸入電源紋波不超過1%。

　　3.9 室內使用

　　3.10 如不符合3.1~3.9條規定的特殊使用條件，應與我公司協商解決。

　　4 型號及含義

DX-ZNXH-64

信號通道數量

智能型微機信號裝置

　　5 工作原理及說明

　　DX-ZNXH-64智能型微機信號報警裝置可顯示500條故障記錄，光字牌以燈亮顯示。主要包括：電源部分，主控部分，電笛、電鈴抗干擾部分。

　　5.1 電源部分：直流電源經DC/DC直流變換后，輸出 +5V 和 +12V 直流電源。

　　5.2 主控部分：主控部分主要控制液晶顯示，按鍵，采集開關量報警輸入信號，控制電笛、電鈴音響報警及光字牌報警，并向上位機發送信息和遠傳硬接點開關量信號。

　　5.3 電笛、電鈴抗干擾部分：防止電笛和電鈴在響的過程中干擾其它設備。

　　6 主要技術參數及技術要求

　　6.1 智能信號裝置電源輸入：直流220V系統 180V~280V;

　　直流110V系統 90V~160V。

　　6.2 輸入信號類型: 開關量、脈沖量，且信號分辨率不小于25ms。

　　6.3 單機信號容量: 1路至64路任意選擇。

　　6.4 本裝置與上位機通信口共有2個串口，通信口為RS232接口或RS485接口。

　　6.5 與上位機通信采用MODBUS規約: 波特率2400，4800，9600任選，8位數據位，1位起停位，無奇偶效驗位，接口形式為RS232接口或RS485接口。

　　6.6 遠傳以開關量方式向遠方發出無源接點信號，其接點容量為直流400V，0.1A。

　　7 主要功能

　　7.1 光字牌顯示1路至64路報警，報警時光字牌以燈亮顯示，復歸光字牌分手動復歸或自動復歸。

　　7.1.1 手動復歸：報警時光字牌亮具有保持功能， 報警返回光字牌熄滅靠按動智能中央信號裝置復歸鍵進行復歸。

　　7.1.2 自動復歸：報警時光字牌燈亮，當報警返回時，光字牌熄滅。

　　7.2 報警動作或返回可中文顯示并記錄1路至64路輸入信號報警，報警時顯示通道號及時間， 報警記錄最多500條， 報警記錄通過檢測輸入報警量信號實現，當輸入信號報警時，記錄當前時間報警，故障性質是事故信號還是預告信號或掉牌;當輸入信號報警返回時，記錄當前報警返回時間。

　　7.3 報警音響分高音(外設)和低音(外設)兩種，音響解除可手動消音或延時自動消音。

　　7.4 上位機通信內容包括：1路至64路信號通道的當前狀態。

　　7.5 智能中央信號裝置具備設定功能。

　　7.5.1 時間設定。

　　7.5.2 通信設定。

　　7.5.3 通道數復歸方式設定。

　　7.5.3.1 報警復歸形式設定：設定分為手動復歸或自動復歸兩種。

　　7.5.3.2 可設定總通道數。

　　7.5.4 報警延時、音響設定。

　　7.5.4.1 音響解除時間：自動音響延時解除時間從1秒至99秒(指所有通道統一解除時間)。

　　7.5.4.2 輸入信號延時報警時間：報警時間從0秒至99秒(指所有通道統一延時)，當報警時間設為0秒時，系統默認報警時間為25毫秒，并且故障音響以第一個報警時的音響為準(指幾個報警信號前后連續報警)，隔一段時間再來新的故障(以前故障并未解除)，喇叭再次鳴叫。

　　7.5.5 通道屬性設定：?jiǎn)蝹€(gè)通道屬性設定分為3項。

　　7.5.5.1 任意開放或屏蔽某一通道。

　　7.5.5.2 可任選常開、常閉。

　　7.5.5.3 每個通道性質有3種選擇：(1)預告信號：低音即電鈴。

　　(2)事故信號：高音即電笛。(3) 掉牌。

　　7.6 智能中央信號裝置具備試驗功能，可隨時試驗電笛，電鈴音響，光字牌燈亮。

　　7.7 遠傳：向遠方發出開關量無源接點裝置故障信號和控制電笛電鈴無源接點信號。

　　8 使用與維護

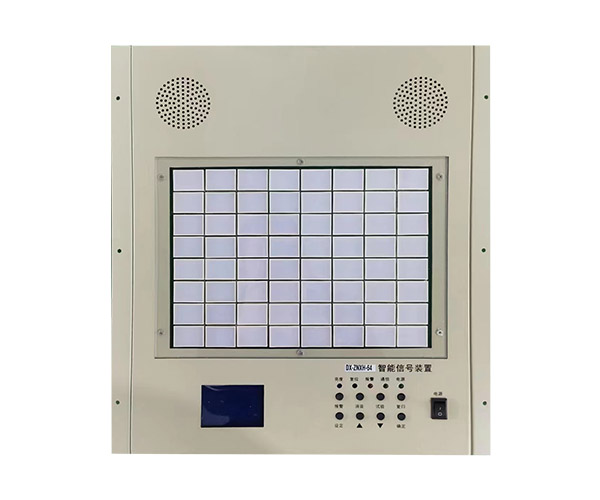

　　8.1 DX-ZNXH-64智能型微機信號報警裝置為盒式結構，美觀，大方，便于安裝和維護。

　　8.2 DX-ZNXH-64智能信號裝置面板顯示說明

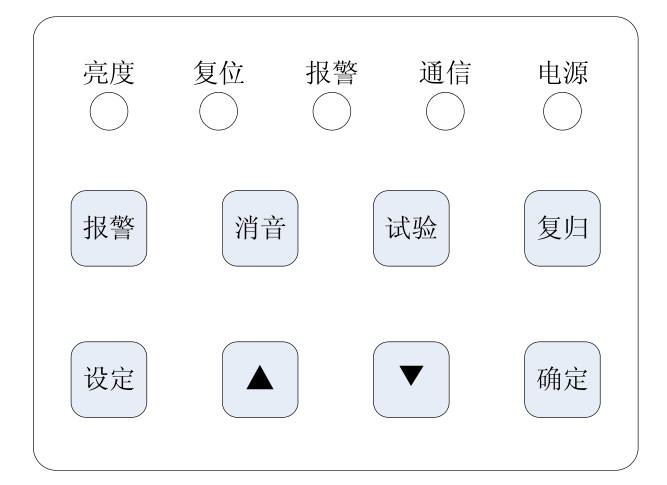

　　8.3 DX-ZNXH-64面板及液晶顯示說明

　　8.3.1 電源：電源指示燈，當電源正常時，綠燈亮。

　　8.3.2 亮度：液晶亮度調節電位器。

　　8.3.3 報警：報警指示燈，故障時，紅燈亮。

　　8.3.4 通信：通信指示燈，當通信正常時，通信指示燈綠燈閃爍。

　　8.3.5 按鍵功能：DX-ZNXH-64面板設置8個按鍵，注意隱含故障記錄消除鍵1個。

　　8.3.5.1 報警鍵：按下報警鍵后，首先顯示當前時間并顯示以下內容。

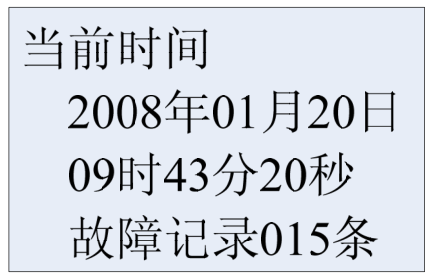

　　(1) 當有報警時：主菜單顯示當前時間和故障記錄動作及返回總數。

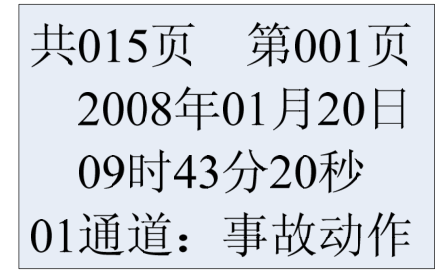

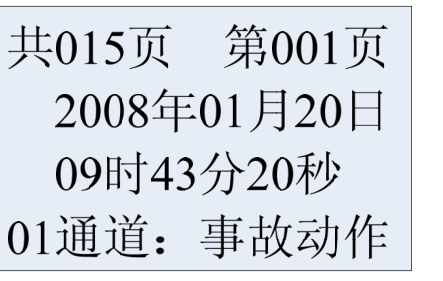

　　即當前時間2008年1月20號09時43分20秒，當前故障記錄動作或返回15條，此時， 按動報警按鈕，進入報警記錄菜單，按▲鍵或▼鍵可進行翻頁查尋故障記錄。注意當有新的故

　　障動作或返回時，立刻進入報警記錄菜單。在報警記錄菜單下，按報警鍵可以返回主菜單。

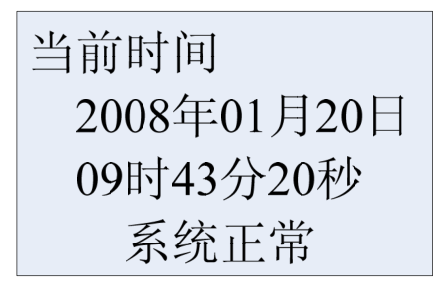

　　(2) 當無報警記錄時：顯示當前時間和系統正常。

　　8.3.5.2 消音鍵：按下消音鍵，所有音響(電鈴和電笛)停止鳴叫。

　　8.3.5.3 試驗鍵：按下試驗鍵后，首先復歸電笛，電鈴，光字牌，而后每隔5秒依次顯示以下內容：

　　(1) 試驗電笛。

　　(2) 試驗電鈴。

　　(3) 試驗第(1)組光字牌。

　　(4) 試驗第(2)組光字牌。

　　(5) 試驗第(3)組光字牌。

　　(6) 試驗第(4)組光字牌。

　　(7) 試驗第(5)組光字牌。

　　(8) 試驗第(6)組光字牌。

　　(9) 試驗第(7)組光字牌。

　　(10) 試驗第(8)組光字牌。

　　(11) 試驗完畢后，隔1秒后自動進入報警總菜單。

　　8.3.5.4 復歸鍵：按下復歸鍵后，當報警返回時，光字牌燈滅。

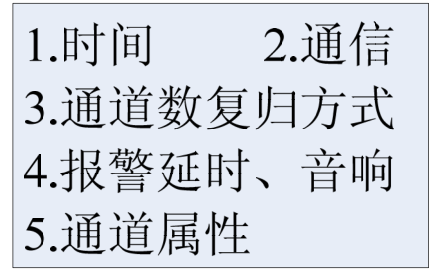

　　8.3.5.5 設定鍵：按下設定鍵后，提示輸入密碼，依次輸入▲-▼-▲-▼，按動確定鍵方可進入設定菜單，在設定菜單下按設定鍵可以返回主菜單。設定菜單共5頁，

　　按▲或▼鍵可進行選項，以下5項菜單內容：

　　(1) 當選擇第1項時間設定后按確定鍵，進入時間設置菜單，按確定鍵移動光標選擇要修

　　改的參數，按▲或▼鍵進行修改，修改完畢按設定鍵，保存已修改的參數，而后進入設定總菜單。

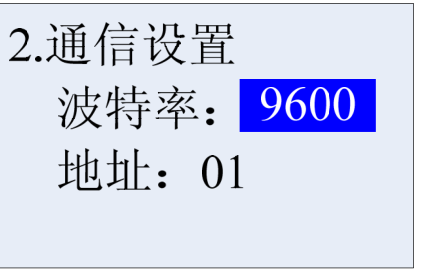

　　(2) 當選擇第2項通信設定后按確定鍵，進入通信設置菜單：

　　波特率為2400、4800、9600三種。地址為本機的通信地址，可選范圍00-99。

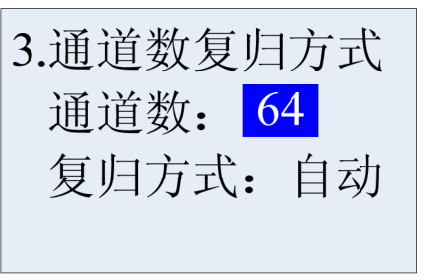

　　(3) 當選擇第3項通道數復歸方式設定后按確定鍵，進入通道數和復歸方式設置菜單。該菜單包括兩個參數：通道數的范圍是01-64。復歸方式參數設置分2種，(1)手動，(2)自動。

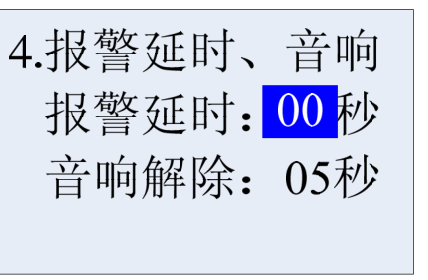

　　(4) 當選擇第4項報警延時、音響解除設定后按確定鍵，進入報警延時、音響設置菜單。該菜單下包括兩個參數：報警延時是指從裝置監測到輸入信號到點亮光示牌，發出報警信號的延遲時間，單位是秒，可選范圍是00-99。報警解除是指電鈴和電笛控制信號的延續時間，

　　單位是秒，可選范圍是01-99。注意：當系統順序地捕捉到多個有效的輸入信號，音響控制的起始時間以第一個有效輸入信號為準。

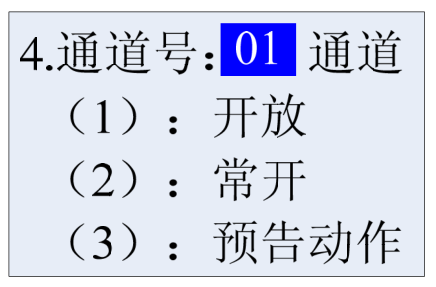

　　(5) 當選擇第5項通道屬性設定后按確定鍵，進入通道屬性設置菜單。該菜單包括相應信號輸入通道的三個參數：參數①包括開放和屏蔽兩個選項。開放是指打開某個信號輸入通道;

　　屏蔽是指關閉某個信號輸入通道。參數②包括常開和常閉兩個選項。參數③包括預告動作、事故動作、掉排三個選項。在該菜單下按動設定鍵，使光標移動到通道號碼上，然后按▲或

　　▼鍵選擇要設置的通道。

　　8.3.5.6 ▲鍵：在報警菜單中按s鍵可進行翻頁;在設定菜單中，按▲鍵可進行選項;在設定開關打開狀態下，需修改某一值時按▲鍵增1個數，比如8按▲鍵后變?yōu)?。

　　8.3.5.7 ▼鍵： 在報警菜單中按▼鍵可進行翻頁;在設定菜單中，按t鍵可進行選項;在設定開關打開狀態下，需修改某一值時按▼鍵減1個數，比如8按▼鍵后變?yōu)?。

　　8.3.5.8 確定鍵：某一項的確定或進行某一位的移位。

　　8.3.5.9 故障記錄消除鍵(隱含)：在報警記錄菜單下，當有報警記錄時，液晶顯示：

　　在以上狀態下，按確定鍵液晶顯示：消除故障記錄嗎?再按▼鍵，即將報警記錄全部消除。

　　8.4 端子說明

　　8.4.1 主控部分端子說明：

　　8.4.1.1 DLD 控制電鈴和電笛電源(采用2芯屏蔽電纜線)

　　DLD-1：控制電鈴、電笛繼電器電源+12V

　　DLD-2：控制電鈴、電笛繼電器電源地

　　DLD-3：控制電鈴KL

　　DLD-4：控制電笛KD

　　8.4.1.2 YC 裝置故障遠傳接點

　　YC-1：裝置故障遠傳接點開點

　　YC-2：裝置故障遠傳接點開點

　　8.4.1.3 RS485 上位機485通信接口(采用3芯屏蔽電纜線)

　　RS485-1：A RS485-2：B

　　8.4.1.4 RS232 上位機232通信接口(采用3芯屏蔽電纜線)

　　RS232-1：RXD串行輸入 RS232-3：TXD串行輸出 RS232-2：SGND

　　8.4.1.5 JB1至JB8端子為開關量報警輸入，接信號母線正，接線為絞線。

　　JB1-1至JB1-8開關量報警輸入01至08路輸入。

　　JB2-1至JB2-8開關量報警輸入09至16路輸入。

　　JB3-1至JB3-8開關量報警輸入17至24路輸入。

　　JB4-1至JB4-8開關量報警輸入25至32路輸入。

　　JB5-1至JB5-8開關量報警輸入33至40路輸入。

　　JB6-1至JB6-8開關量報警輸入41至48路輸入。

　　JB7-1至JB7-8開關量報警輸入49至56路輸入。

　　JB8-1至JB8-8開關量報警輸入57至64路輸入。

　　8.4.1.6 POWER 電源輸入端子

　　8.4.1.7 COMM1、COMM2端子為信號輸入的公共端，接信號母線負。

　　8.4.2 抗干擾子盒板：

　　8.4.2.1 M-2控制電笛電鈴部分

　　M-2-1 接電阻(R)的一端(控制電笛)，直流220V系統為1個50瓦1K電阻， 直流110V系統為1個50瓦500Ω電阻

　　M-2-2 接電阻和電笛(RD)的公共端

　　M-2-3 接電笛(D)的另一端

　　M-2-4 控制電笛電鈴+12D電源

　　M-2-5

　　M-2-6 控制電笛KD

　　M-2-7 控制電鈴KL

　　M-2-8

　　M-2-9 接電鈴(L)

　　M-2-10 接電鈴(L)

　　8.4.2.2 T-2控制電笛電鈴遠傳無源接點信號

　　T-2-1 控制電笛(DD)繼電器接點信號

　　T-2-2 控制電笛(DD)繼電器接點信號

　　T-2-3 控制電鈴(DL)繼電器接點信號

　　T-2-4 控制電鈴(DL)繼電器接點信號

　　9.1 DX-ZNXH-64智能型微機信號報警裝置開機后，首先復歸光字牌(光字牌燈亮閃一下)，而后系統進入正常工作狀態。

　　9.2 當沒有按鍵按下時，屏幕在2分鐘后自動關屏，按任意鍵開屏，屏幕顯示菜單為關屏前最后一次菜單顯示的內容。

　　9.3 在設定菜單下，如果沒有任何按鍵操作，30秒后自動返回主菜單，當前的參數修改操作將被忽略。

　　9.4 DX-ZNXH-64智能信號裝置開機后，電源指示燈應綠燈亮。

　　9.5 當連續按某個按鍵不起作用時，此按鍵有可能已損壞，需更換。

　　9.6 DX-ZNXH-64智能信號裝置液晶過暗或沒有數據顯示時，應調節液晶顯示電位器，使其有數據顯示。

　　9.7 DX-ZNXH-64智能信號裝置與上位機通信時，上位機每次問DX-ZNXH-64智能信號裝置的時間不應小于1秒。

　　9.8 當與上位機通信通不上時，首先檢查與上位機通信的接線是否正確并擰緊，而后檢查通信波特率是否與上位機波特率一致，地址是否與上位機地址一致。

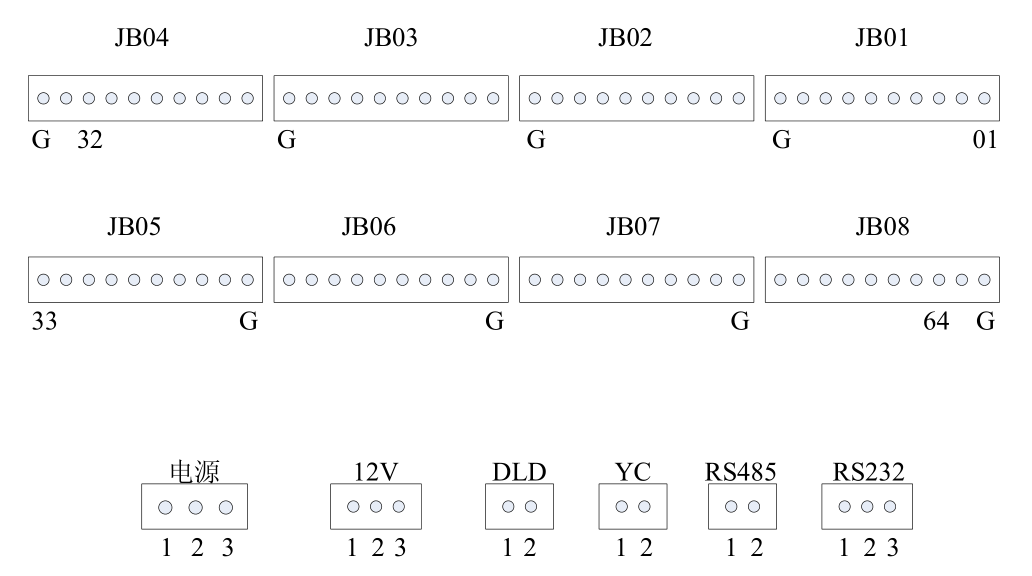

　　10 DX-ZNXH-64 智能信號裝置對外接線端子背視框圖及說明

　　10.1 JB01-JB08：01～08接信號母線的正極;09-空;10-接信號母線負極。

　　10.2 電源：電源-1-系統電源正極;電源-2-空;電源-3-系統電源負極。

　　10.3 12V：12V-1-12V正極;12V-2-空;12V-3-12V負極。

　　10.4 RS232：RS232-1-TXD;RS232-2-RXD;RS232-3-GND;

　　10.5 RS485：RS485-1-A;RS485-2-B;

　　10.6 DLD： DLD-1-電鈴控制;DLD-2-電笛控制;

　　10.7 YC：YC-1、YC-2-一對繼電器無源接點;
