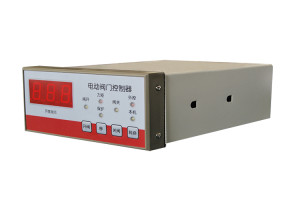

2019-04-11 瀏覽：-BFA型電動閥門控制器是與閥門電動裝置配套使用的產品，用于控制閥門的開啟和關閉。但對于安裝方面您也許不太了解，小編通過下文給您介紹：
1.根據所選購的型號規格按圖將其安裝固定,后面板上的接地端子必須可靠接地。
2.控制器和電動裝置的電路圖號是相同的,用電纜按相同的端子號把控制器和電動裝置連接起來,如果用戶不需要現場控制,12、13、14端子可不接。電動閥門控制器用于自控系統中時,12、13、14端子用于“自動開”、“自動關對應信號的輸入端子。
3.按下電源鍵,電源指示燈亮,現場遠控開關指向遠控,遠控指示燈亮。
4.用手輪將閥門開啟至50%開度處,按下開閥或關閥鍵,檢査閥門的旋向與所按的按鍵是否一致,如不—致立即按停止鍵,切斷三相電源,調換三相電源中的任意兩相。
5.按下開閥鍵,當閥門全開到位時,前面板上的開閥指示燈亮;按下關閥鍵,當閥門全關到位時,前面板上的關閥指示燈亮;當閥門在開或夭的過程中需要停止時,按停止鍵,閥門停止。把4號和7號端子短接,前面板上的事故燈亮。
6.當閥門處在全開位置時,調前面板上的調整電位器,使開度表顯示100%處。
7.現場遠控開關指向現場,現場指示燈亮,短躋12號和13號端子,閥門和開向運行,為點動狀態;短路12號和14號端子,閥門向關向運行,為點動狀。
8.后面板上的保險管:220VAC、1A。
