在一些農村,日常生活用水普遍使用井水,為了方便使用,常在屋頂裝有水箱,通過水泵將井水抽到屋頂?shù)乃渲袃Υ嫫饋?,平時就用水箱中的水,從而達到如自來水一樣方便的效果 。
在使用中經常會發現將水箱中的水用完后才發現水箱中己沒水了,此時才去合上水泵電源向水箱中供水,整個過程都需要人工參與,非常麻煩,有時還會一時疏忽而使水箱中的水滿溢, 弄得整個屋頂都是水 ?,F(xiàn)在介紹一款水箱水位自動控制器,能夠?qū)崿F(xiàn)水箱中的水位低于預定的水位時 , 自動啟動水泵抽水;而當水箱中的水位達到預定的高水位時,使水泵停止抽水,始終保持水箱中有一定的水,既不會干,也不會溢,非常實用、方便 。
( 1 )電路工作原理

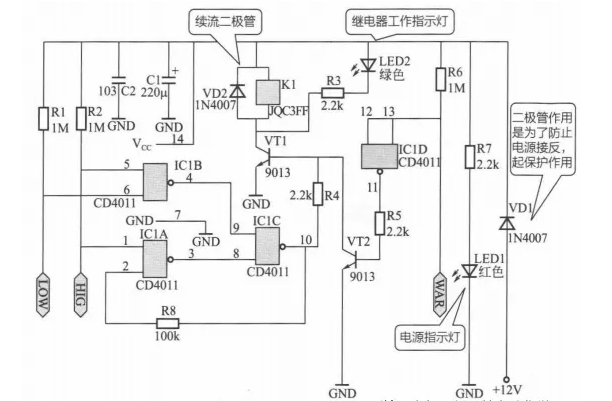

電路采用 CMOS 電路 CD4011(內包括四個與非門)作為處理芯片, 水箱水位自動控制器原理圖,如圖 2-25 所示。
直流電壓 DC 12V 經二極管 VDI 降壓后, 一路經 R7 點亮發光管 LED1,作為電源指示燈,另一路作為系統的工作電源 。接通電源后,如果水箱中沒有水,則兩個水位探頭經 RI 、 R2 與正電源相連,即為高電位, IC1 的 4腳輸出低電平,經 ICIC 處理后, 10 腳輸出高電平,這個高電平 一路經 R4 加在 VT1 的基極,使 VT1飽和導通,繼電器得電吸合,啟動水泵抽水:另 一路經 R8 接到 IC1的 2 腳,由于高水位探頭也為高電平,經與非門處理后,IC1的 3腳輸出為低電平,將 IClC 與非門鎖住 。隨著水泵不斷向水箱供水,水箱中的水位逐漸升高,當?shù)退惶筋^浸到水后 IC1的 6腳變?yōu)榈碗娖剑?4 腳輸出高電平,但此時與非門己被鎖住,故而不會影響輸出,水泵繼續抽水;隨著水位的進一步升高,當水位碰到高水位探頭時, IC1的 1腳和 6 腳都變?yōu)榈碗娖剑@個變化對 IC1 的 4腳沒影響,而 3 腳卻因1腳變?yōu)榈碗娖剑敵鰹楦唠娖?,這樣 IC1的 8 、 9 腳都是高電平, 10 腳便輸出低電平,繼電器失電斷開,水泵停止抽水,同時這個低電平又經 R8 加在 2腳上,使 3 腳保持高電平 。直到水位再次低于低水位探頭時,又將重復前述過程,從而對水箱的水位實現自動控制 。
本電路中設計有故障保護電路,當高水位探針因電極氧化發生故障時,無法發出停機信號,此時水位繼續上升,當 WAR端探針浸入水中時,將強行使水泵停機,以作為保護之用 。

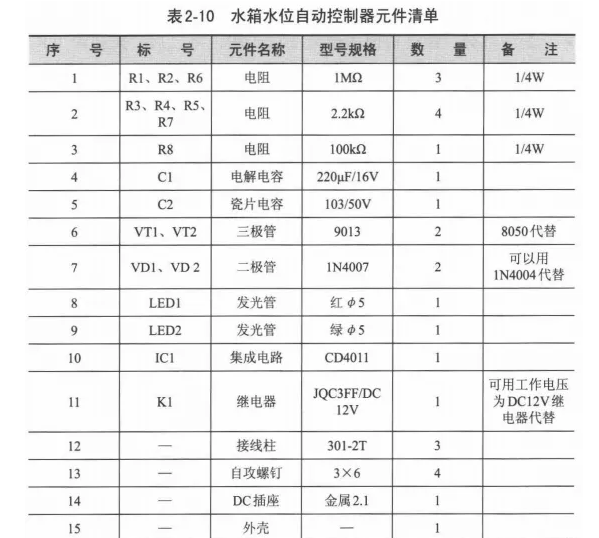

( 2 )水箱水位自動控制器元件清單(表 2一 10)
( 3 )調試與安裝
焊接步驟如下。
> 電源部分 將二極管和相關元件按線路板上所標的位置焊接好,當焊完 LED 后,可以對電源部分進行調試 。從電源輸入端插入穩壓電源,看 LED 是否點亮,若不亮,仔細查看 VDI是否焊反。
> 輸出部分 電源部分正常后,接下來焊繼電器和輸出三極管 。焊好后 ,再次通電,用 一根導線將正電源和 ICI 的 10 腳位置(此時還沒焊上集成電路〉碰一下,如果能聽到一聲清脆的繼電器吸合聲,同時可看到工作指示燈點亮,斷開后又能聽到另一聲音,同時工作指示燈熄滅,表明輸出部分也無誤。
> 處理部分 經過前面兩部分測試工程正常之后 ,只要焊上 IC及相關的電阻就能工作了。制作完成后的水位控制器裝于盒子內的位置如圖 2-26 所示。

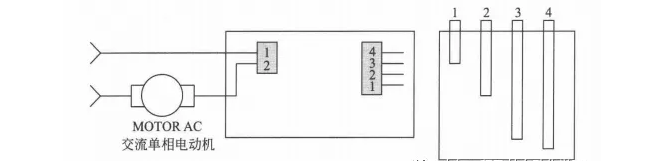

水位探頭與控制器的接線按圖 2-27所示,分別將四根探頭通過連線與控制器上的水位接線柱相對應的端子相接,探頭線不能太長,最好控制在 l.5m 以內,過長的話容易引入無線電干擾信號,而使系統無法正常工作。
注:在選擇水泵時,應注意水泵的揚程。
